Upuściłeś laptopa, a on wciąż się włącza. To nie wystarczy. Uszkodzenia mechaniczne często ukrywają się pod powierzchnią, czekając, by spowodować awarię. Mikroskopijne pęknięcia, pęknięte połączenia lutowane i spuchnięte kondensatory mogą prowadzić do nagłych wyłączeń lub przypadkowych błędów. Zanim założysz, że wszystko jest w porządku, musisz wiedzieć, gdzie dokładnie szukać.
Najważniejsze wnioski
- Nasłuchuj nietypowych kodów dźwiękowych wskazujących na usterki sprzętu po uderzeniu.
- Sprawdź pod kątem wygiętych pinów osłony I/O, porysowanych ścieżek PCB lub spuchniętych kondensatorów.
- Szukaj mikroskopijnych pęknięć w okolicach narożników, otworów montażowych lub pod ciężkimi komponentami.
- Zbadaj połączenia lutowane pod lupą w poszukiwaniu widocznych pęknięć lub oderwanych połączeń.
- Delikatnie opukaj podejrzane obszary; jeśli system tymczasowo się ustabilizuje, prawdopodobne są pęknięte połączenia.

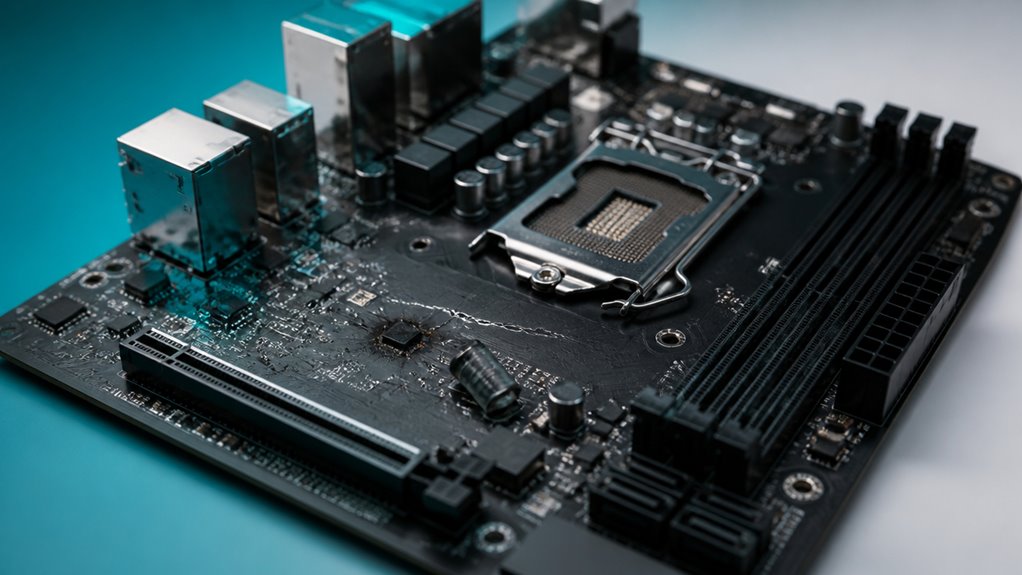

Oznaki ostrzegawcze, że płyta główna doznała wewnętrznych uszkodzeń
Jakie oznaki powinieneś szukać, jeśli podejrzewasz, że twoja płyta główna doznała uderzenia?
Po pierwsze, zauważysz, że system odmawia uruchomienia lub losowo się wyłącza – bez niebieskiego ekranu, tylko nagłe zgaśnięcie. Posłuchaj dziwnych kodów dźwiękowych z głośnika, które wskazują na usterkę sprzętową, lub sprawdź, czy wentylatory CPU i GPU się kręcą, ale nie ma obrazu. Możesz też poczuć zapach spalonej elektroniki lub zobaczyć spuchnięte kondensatory w okolicy uderzenia – te małe cylindry wybrzuszone na górze. Kolejną czerwoną flagą jest nieprawidłowe osadzenie kości RAM; po upadku gniazda mogą się lekko wypaczyć, powodując sporadyczne błędy pamięci. Nie ignoruj kosmetycznych wskazówek, takich jak wygięte piny osłony I/O lub porysowane ścieżki PCB w pobliżu rogów. Jeśli dokręcisz kable zasilacza i nadal występuje cykliczne włączanie i wyłączanie, wewnętrzne ścieżki są prawdopodobnie pęknięte w warstwach. Pamiętaj, że subtelne zwarcia elektryczne mogą się ukrywać, więc zaufaj tym rozpoznawalnym oznakom, zanim zagłębisz się dalej.

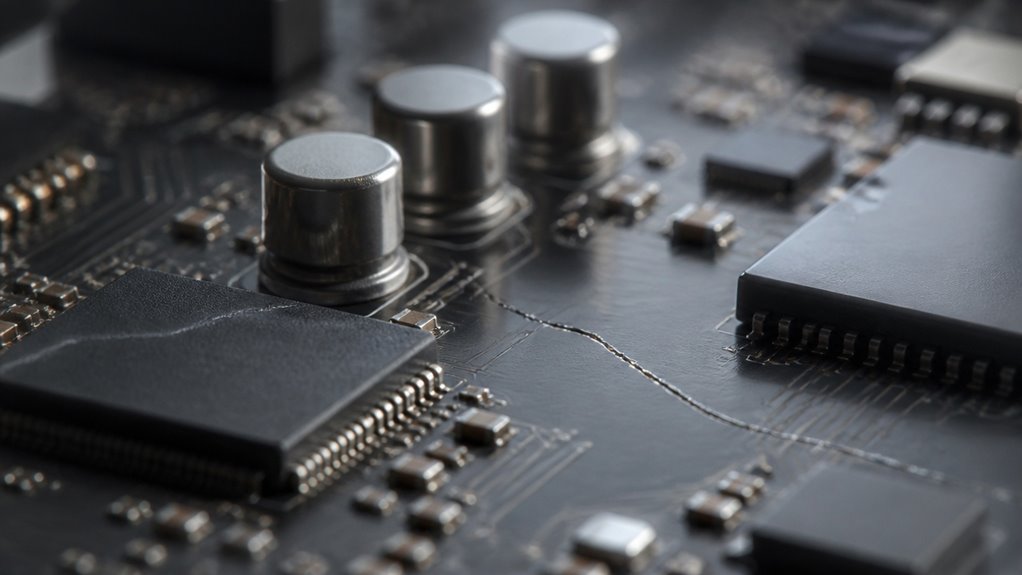

Włoskowate pęknięcia: Podstępne źródło uszkodzeń płyty głównej
Jednym z najbardziej podstępnych źródeł uszkodzeń płyty głównej jest mikropęknięcie – cienkie pęknięcie, które ledwo widać bez powiększenia. Często biegnie wzdłuż powierzchni PCB, przerywając maleńkie ścieżki miedziane przenoszące zasilanie lub dane. Możesz go nie zauważyć od razu; system może działać przez kilka dni, zanim nagle ulegnie awarii. Pęknięcie zwykle powstaje w pobliżu rogów, otworów montażowych lub pod ciężkimi komponentami, takimi jak gniazdo procesora, po upadku. W przeciwieństwie do wyraźnych pęknięć, to uszkodzenie nie wygina widocznie płyty. Zamiast tego jest to pęknięcie naprężeniowe, które otwiera się dopiero po nagrzaniu lub lekkim zgięciu płyty. Nie polegaj na szybkim sprawdzeniu wzrokowym – użyj jasnego światła i lupy. Nawet wtedy możesz je przeoczyć. Jeśli objawy są przerywane lub dziwne, mikropęknięcie może być sprawcą ukrytym na widoku.

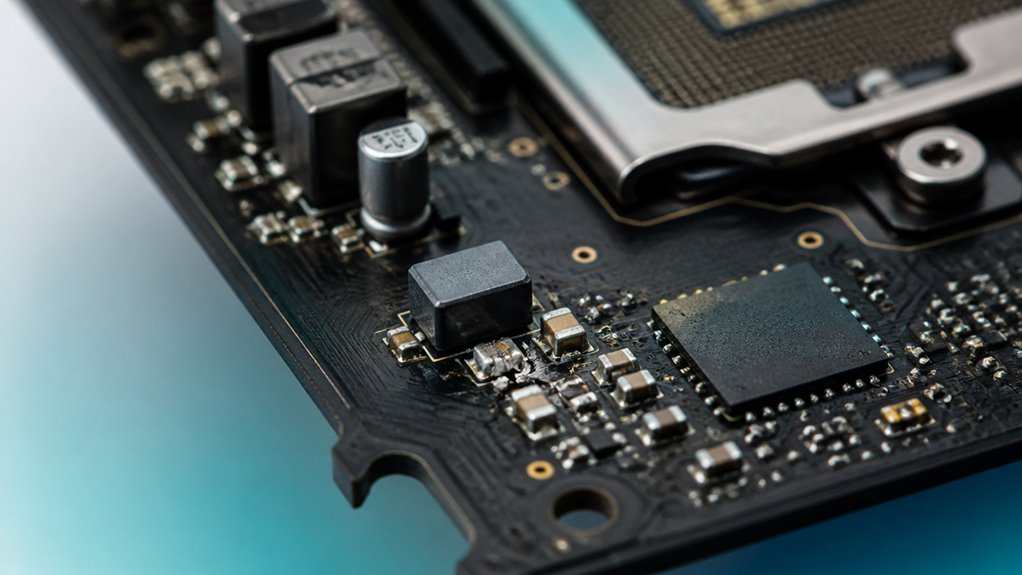

Jak rozpoznać pęknięte połączenia lutowane na uszkodzonej płycie głównej
Czy kiedykolwiek zauważyłeś, że twój system ulega awarii lub zacina się dopiero po chwili pracy? To klasyczny objaw pękniętych połączeń lutowanych po upadku. Te mikroskopijne pęknięcia często rozłączają się pod wpływem rozszerzalności cieplnej, powodując przerywane awarie. Oto jak je rozpoznać:
- Szukaj mikropęknięć pod elementami – Użyj lupy lub mikroskopu w pobliżu układów scalonych, gniazd i złączy. Pęknięcia często wyglądają jak matowe, włoskowate rozdzielenia w błyszczącym lutowiu.
- Sprawdź wybrzuszone lub odbarwione luty – Świeże pęknięcie może wykazywać delikatnie uniesioną lub matową powierzchnię, kontrastującą z otaczającymi błyszczącymi połączeniami.
- Delikatnie naciśnij podejrzane obszary – Przy wyłączonym systemie użyj nieprzewodzącego narzędzia, aby lekko nacisnąć duże układy. Jeśli system następnie uruchomi się lub ustabilizuje, znalazłeś pęknięte połączenie.
Jak testować awarie przerywane po upadku
Testowanie sporadycznych awarii po upadku oznacza celowe stwarzanie warunków, które wywołują usterki. Należy delikatnie wyginać płytę podczas gdy jest pod napięciem. Obserwuj nagłe awarie, zawieszanie się lub artefakty na ekranie. Prosty test opukiwania jest skuteczny: użyj nieprzewodzącego narzędzia, aby lekko opukiwać obszar wokół procesora, chipsetu i gniazd RAM. Nie naciskaj zbyt mocno; szukasz mikroprzerw.
Zmiany temperatury również mogą ujawnić pęknięcia. Ogrzej płytę suszarką na niskim ustawieniu, a następnie pozwól jej ostygnąć. Jeśli system ulega awarii tylko podczas nagrzewania lub chłodzenia, znalazłeś pękniętą ścieżkę lub lut. W przypadku problemów zasilania, poruszaj głównymi złączami zasilania i danych. Migotanie systemu lub losowe wyłączanie sygnalizuje przerwane połączenie w obwodzie zasilania. Postępuj metodycznie – testuj każdy komponent osobno. To systematyczne podejście pozwala wyizolować konkretne uszkodzenie bez zgadywania.
Wiedz, kiedy czas wezwać specjalistę od napraw
Po metodycznym testowaniu pod kątem sporadycznych usterek wciąż możesz gonić duchy. Wtedy wiesz, że czas wezwać specjalistę od napraw. Oto, co on może zrobić, a ty nie:
- Mikroskopowa inspekcja – znajdzie pęknięte połączenia lutowane lub oderwane pola, niewidoczne gołym okiem, nawet pod komponentami.
- Zaawansowana diagnostyka – używając oscyloskopów i kamer termowizyjnych, może wyśledzić problemy z zasilaniem, zwarcia lub uszkodzone komponenty głęboko w płycie.
- Naprawa na poziomie komponentów – zamiast wymieniać całą płytę, wymieni pojedynczy uszkodzony kondensator, rezystor lub układ scalony, oszczędzając ci pieniądze i czas.
Te zadania najlepiej pozostawić ekspertom ze specjalistycznym sprzętem. Nie ryzykuj dalszych uszkodzeń. Jeśli wyczerpałeś swoje testy, oddaj to profesjonaliście. Oszczędzą ci czasu, pieniędzy i frustracji.
